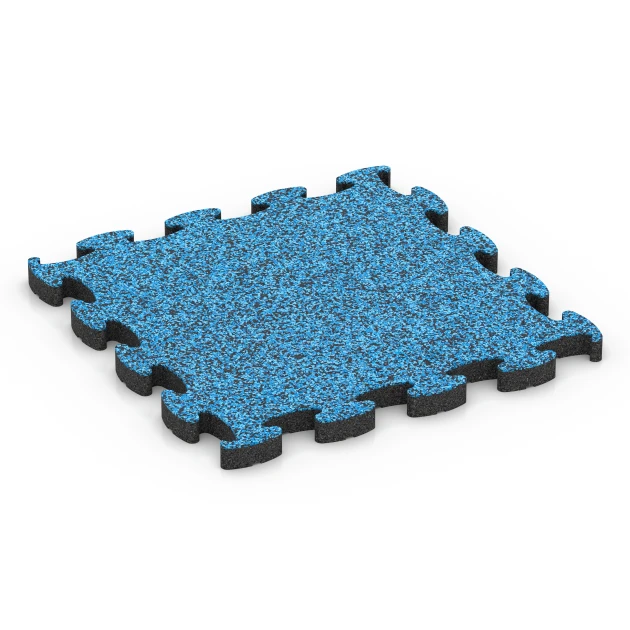

Dalle amortissante puzzle XT "Atlantique"
- /
-
Prêt à expédier
sous 3 à 4 semaines environ – fabrication pas encore lancée - 100.00 CHF / 5,03 Pièce / m²
- (4,34 kg / Pièce)
EAN: 4251469369382 | Article n°: 6938
La Dalle amortissante puzzle de type XT est un revêtement amortissant pour les aires de jeux et les espaces extérieurs où les couleurs et les formes participent au projet d’aménagement. Le revêtement se compose de dalles aux dimensions exactes de 2,8 cm d’épaisseur, avec une couche de finition en EPDM teinté dans la masse. Il ne subsiste qu’un joint fin entre les dalles, ce qui donne à la surface l’aspect d’un revêtement coulé. Associée à des dalles fonctionnelles de type XX, elle forme une structure multicouche dont la hauteur dépend de la hauteur de chute libre des équipements de jeux.
Comment peut-on concevoir la surface ?
Les dalles sont découpées avec précision en usine. Elles permettent donc de créer des bords droits, mais aussi des courbes, des cercles et des lignes sinueuses. On peut ainsi créer des zones colorées, par exemple un chemin, un cercle autour d’un équipement de jeux ou une surface d’une autre couleur. Les surfaces rectangulaires classiques restent bien sûr possibles. Pour une surface aux bords droits, on la dessine dans le planificateur de pose du site web de WARCO, puis on envoie le fichier DXF à WARCO. Pour les courbes et les changements de couleur, WARCO a besoin d’un dessin de la surface. WARCO livre alors les dalles découpées et prêtes à poser moyennant un supplément.
Comment le revêtement amortissant est-il constitué ?
La hauteur de la structure dépend de la hauteur de chute libre des équipements de jeux. La Dalle amortissante puzzle constitue la couche supérieure. Une ou plusieurs couches de dalles fonctionnelles de type XX sont placées en dessous. Le nombre de couches permet d’adapter la structure à toutes les hauteurs de chute libre habituellement rencontrées sur les aires de jeux.
Qu’est-ce qui caractérise les dalles ?

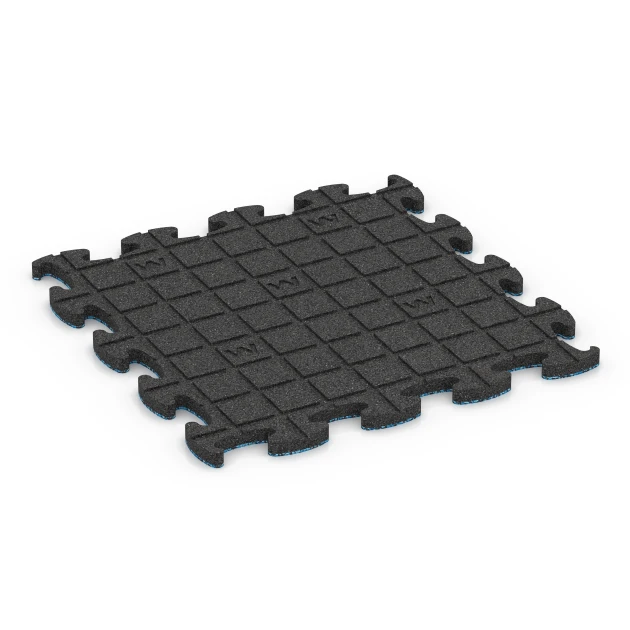

Chaque dalle est formée de deux couches qui remplissent des fonctions différentes. La couche de finition est fabriquée en granulats d’EPDM neufs, entièrement teintés dans la masse. Les dalles conservent ainsi leur couleur, même lorsque leur surface s’use avec le temps. La surface offre une bonne adhérence et reste antidérapante après une averse. La couche de base est constituée de granulats de caoutchouc issus de pneumatiques usagés non réutilisables (PUNR, ELT). Elle est fabriquée à faible densité et amortit ainsi les chocs. La Dalle amortissante puzzle pèse environ 22 kg par mètre carré. Juste après le déballage, les dalles dégagent parfois une odeur de caoutchouc. Cette odeur disparaît toutefois rapidement à l’extérieur.
Pourquoi choisir des dalles plutôt qu’un revêtement amortissant coulé ?
Ce revêtement associe les possibilités de création d’un revêtement amortissant coulé sur place et sans joint aux avantages économiques d’un revêtement en dalles. La structure multicouche dure plus longtemps, coûte moins cher et vieillit mieux qu’une seule dalle épaisse. Grâce à l’assemblage puzzle optimisé, les dalles restent durablement bien jointives. Le joint reste donc fin et la surface conserve son aspect continu, même après des années. Lorsqu’une zone très sollicitée s’use, par exemple sous une balançoire, seules les dalles de la couche supérieure sont remplacées. Les dalles fonctionnelles situées dessous restent en place. C’est la solution la plus économique pour conserver une surface amortissante pendant de nombreuses années.
Comment poser et entretenir le revêtement ?
Les dalles sont posées librement, sans colle ni vis. Le support doit rester porteur dans le temps, être stable et globalement plan. Sur du béton, de l’asphalte ou des pavés, aucune structure supplémentaire sous le revêtement n’est nécessaire. Sur un sol naturel, une couche de fondation est requise, par exemple avec des stabilisateurs de graviers remplis de gravillons. Pour découper soi-même les dalles sur les bords, on utilise une scie sauteuse ou une scie circulaire. La pluie traverse les dalles et, sur un support étanche, s’écoule sous le revêtement dans le sens de la pente. Aucune flaque ne stagne ainsi. Les dalles résistent au gel. Les feuilles et le sable s’enlèvent avec un balai ou un tuyau d’arrosage.
Remise
Points forts du produit
Caractéristiques
Détails du produit – Matériaux et structure
Valeurs de référence

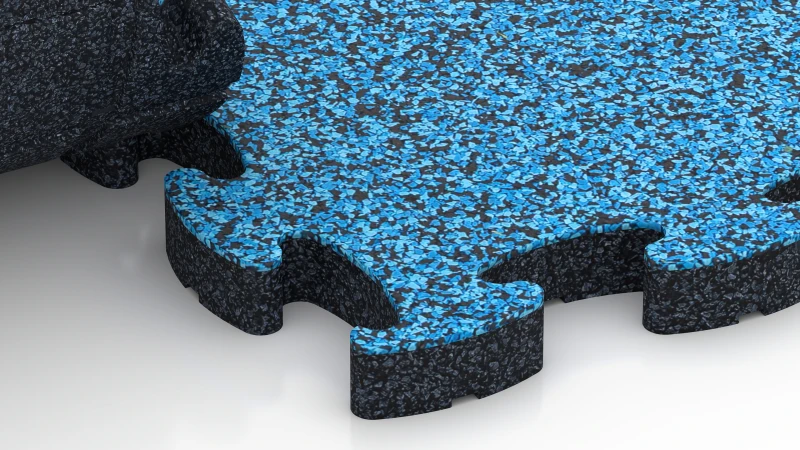

Un emboîtement puzzle calibré sans chanfrein est réalisé en découpant avec précision chaque dalle dans un brut de dimensions supérieures, après une maturation de quelques jours.

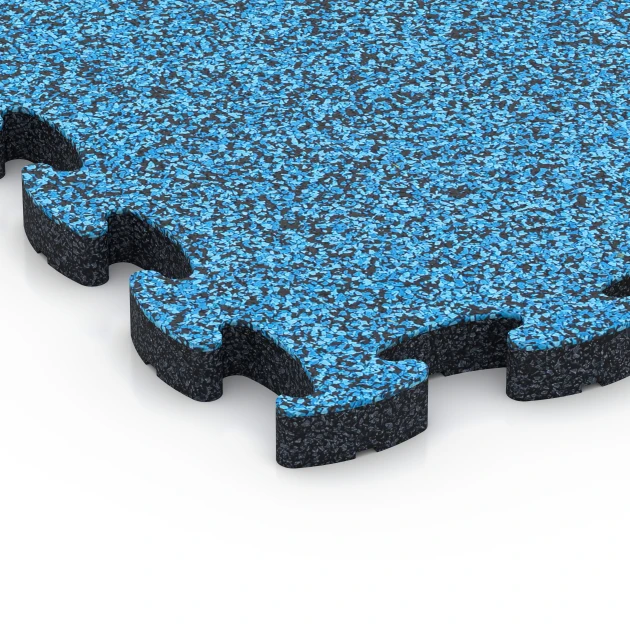

Sans chanfrein signifie que les bords de la dalle restent verticaux, sans être biseautés. La dalle finie présente une tolérance minimale en hauteur.
Avec le procédé de pressage courant, une dalle en caoutchouc reçoit un bord biseauté, de sorte que chaque joint apparaît comme une ligne sombre dans la surface. Grâce aux bords verticaux et à la tolérance minimale en hauteur, les dalles s’ajustent précisément les unes aux autres et ne laissent qu’un joint capillaire, perceptible dans la surface posée seulement en regardant de près. Le revêtement de sol paraît ainsi presque sans joints.
Pour adapter un assemblage multicouche de dalles en caoutchouc à l’usage prévu, on module sa capacité portante, son amortissement et sa hauteur totale selon les contraintes auxquelles il sera soumis. La dalle de revêtement de la série XT forme la surface visible du sol et détermine la résistance du revêtement à l’abrasion. Elle repose sur une ou plusieurs dalles fonctionnelles de type XX.
Granulat de caoutchouc lié au polyuréthane
Les dalles de revêtement XT et les dalles fonctionnelles XX sont fabriquées dans ce matériau et proposées en différentes épaisseurs et densités. Le choix et la combinaison de ces deux types de dalles permettent d’adapter la hauteur de l’assemblage, sa capacité portante et son amortissement à chaque usage. Ainsi, deux assemblages de même hauteur peuvent offrir des amortissements différents.
Sur les aires de jeux, un assemblage conçu pour absorber les chocs autorise une hauteur de chute critique plus élevée ; en musculation, il absorbe une partie de l’énergie des impacts. En intérieur, il améliore l’isolation aux bruits d’impact et réduit la transmission des bruits solidiens ; sous les machines et les installations, ainsi que dans les zones sensibles aux vibrations, il améliore l’amortissement des vibrations.
Les classes d’amortissement précisent si une dalle en caoutchouc amortit davantage ou supporte des charges plus importantes : les dalles de classe 1 offrent la plus grande capacité portante, celles de classe 3 le plus fort amortissement, et la classe 2 se situe entre les deux. Plus l’amortissement est élevé, plus la dalle se déforme sous charge.
Les dalles de classe 1 sont celles qui se déforment le moins sous charge : elles présentent la capacité portante la plus élevée et l’amortissement le plus faible. Elles répartissent les charges ponctuelles élevées et amortissent les vibrations, mais sont réservées exclusivement à l’intérieur.
La classe 2 combine une capacité portante et un amortissement intermédiaires, ce qui lui confère une élasticité équilibrée sous le pas. Elle convient à l’intérieur comme à l’extérieur, notamment sous un dallage de terrasse, de balcon ou d’allée, ainsi que dans les zones d’entrée.
La classe 3 s’emploie elle aussi à l’intérieur comme à l’extérieur. C’est celle dont la capacité portante est la plus faible et l’amortissement le plus important : ses dalles sont celles qui se déforment le plus sous charge. Elles absorbent la plus grande part de l’énergie des chocs et conviennent partout où le revêtement de sol doit rester souple et atténuer le bruit. Dans les trois classes, les dalles sont proposées aux formats 52 × 52 cm et 104 × 104 cm, en épaisseurs de 1,8 cm et 2,8 cm.
Des dalles différentes peuvent être superposées pour former une structure en sandwich. Les dalles fonctionnelles de type XX sont proposées en trois classes d’amortissement ; on peut en combiner autant que l’on souhaite, dans l’ordre voulu, sous une dalle de parement. Chaque couche fonctionnelle peut avoir sa propre classe d’amortissement, sa propre densité et sa propre épaisseur. La couche apparente est une dalle de parement, de type XT ou autre, dont la densité et l’élasticité peuvent différer de celles des dalles fonctionnelles.
L’ordre des couches dépend de l’usage prévu de la surface et de l’effet recherché. Leur choix et leur agencement permettent d’ajuster l’absorption des chocs, la capacité portante et la répartition des charges ponctuelles. À épaisseur totale égale, les structures peuvent ainsi se distinguer par leur capacité portante, leur élasticité et leur amortissement.
Lorsque des dalles en caoutchouc sont posées en plusieurs couches, les joints doivent être décalés d’une couche à l’autre : aucun joint ne doit se trouver directement au-dessus d’un autre.
Dans un complexe multicouche, les joints de chaque couche sont décalés par rapport à ceux de la couche précédente, de sorte que les dalles de la couche supérieure recouvrent les joints de la couche inférieure. Ce décalage évite les joints filants et contribue à la régularité de la surface. En extérieur, il supprime également tout joint traversant par lequel la végétation issue du support pourrait se développer.
La NF EN 1177 prévoit deux procédures d’essai pour les revêtements amortissants, l’une en laboratoire et l’autre sur site. En laboratoire, les éprouvettes présentent ensemble une surface d’au moins un mètre carré et reposent sur un support plan en béton rigide. Les matériaux meubles, tels que le sable, les gravillons ou les copeaux de bois amortissants, sont mis en œuvre dans l’épaisseur prévue. Les dalles amortissantes sont posées de manière à soumettre également leurs joints à l’essai. La température est de 23 °C, avec une tolérance pouvant atteindre cinq degrés.
La chute instrumentée en laboratoire caractérise le comportement du revêtement amortissant. Une tête d’essai hémisphérique de 4,6 kg, d’environ 16 cm de diamètre et équipée d’un capteur d’accélération, tombe de différentes hauteurs sur le revêtement. Pour les dalles amortissantes, au moins neuf chutes sont réalisées depuis au moins quatre hauteurs, en des points distincts espacés de 25 cm. Pour les matériaux meubles, trois impacts sont effectués au même endroit pour chaque hauteur.
L’évaluation en laboratoire repose sur le critère de blessure à la tête HIC et sur l’accélération maximale gmax. La hauteur de chute critique correspond à la hauteur pour laquelle HIC 1000 ou gmax 200 g est atteint. La valeur retenue est la plus basse des deux, déterminée par interpolation de la série de mesures. Le rapport d’essai indique cette hauteur en mètres avec deux décimales, ainsi que l’incertitude de mesure du laboratoire. Le résultat ne vaut que pour la configuration testée, comprenant le type de dalle, l’épaisseur et le mode d’assemblage ou, pour un système multicouche, l’ensemble des couches. Le support d’essai est le support rigide du laboratoire et non la structure prévue sur le chantier.
L’essai sur site vérifie la conformité locale d’une aire de réception déjà installée. La hauteur de chute utilisée doit être au moins égale à la hauteur de chute libre de l’équipement de jeu conformément à la NF EN 1176. Les mesures sont effectuées aux endroits les plus défavorables, notamment là où le revêtement est usé ou présente l’épaisseur la plus faible, ainsi qu’en d’autres emplacements représentatifs. Le nombre de points d’essai dépend de la dimension de l’aire de réception et la norme impose un nombre minimal. Cette procédure ne s’applique qu’aux points contrôlés et ne détermine aucune hauteur de chute critique.
L’épaisseur des tapis amortissants et des dalles amortissantes dépend de leur hauteur de chute critique déterminée lors des essais : celle-ci doit être au moins égale à la hauteur de chute libre de l’équipement de l’aire de jeux. Plus la hauteur de chute libre possible est importante, plus le tapis ou la dalle doit être épais.
L’épaisseur seule ne permet donc pas de déterminer la hauteur de chute : la structure, la densité et l’élasticité du produit influencent également l’absorption des chocs.
À titre indicatif, une hauteur de chute libre allant jusqu’à 100 cm correspond à 3 cm d’épaisseur ; jusqu’à 150 cm, à 5 cm ; jusqu’à 200 cm, à 7 cm ; jusqu’à 300 cm, à 10 cm.
Le critère déterminant reste toujours la hauteur de chute critique indiquée pour chaque produit dans le rapport d’essai selon NF EN 1177.
Les tapis amortissants et les dalles amortissantes peuvent être utilisés jusqu'à la hauteur de chute critique indiquée dans le rapport d'essai conformément à la NF EN 1177. Il s'agit de la hauteur la plus basse pour laquelle la valeur HIC atteint 1000 ou l'accélération gmax atteint 200 g. Selon le modèle, cette hauteur est d'environ 100 à 300 cm.
jusqu'à 100 cm : par exemple petites maisonnettes de jeux, équipements d'équilibre
jusqu'à 150 cm : par exemple structures d'escalade basses
jusqu'à 200 cm : par exemple filets d'escalade, structures d'escalade, jeux combinés
jusqu'à 300 cm : par exemple tours d'escalade élevées et grandes structures de jeux
Ces exemples d'équipements sont donnés uniquement à titre indicatif. La hauteur de chute libre de l'équipement de jeux concerné, définie selon la NF EN 1176, est déterminante. La hauteur de chute critique indiquée doit être au moins égale à cette hauteur de chute libre.
L’aménagement du sol sous une structure à grimper exige un revêtement de sol amortissant dès lors que la hauteur de chute libre dépasse 60 cm. La norme NF EN 1176 l’impose pour les équipements d’aire de jeux relevant de son champ d’application. Pour les structures à grimper exclusivement destinées à un usage domestique, la norme NF EN 71-8 s’applique.
Des dalles en granulats de caoutchouc conviennent lorsque leur hauteur de chute critique, déterminée selon la norme NF EN 1177, est au moins égale à la hauteur de chute libre de la structure à grimper. Des matériaux meubles tels que le paillis d’écorce, les plaquettes de bois, le sable ou le gravier amortissant de granulométrie 2 à 8 mm peuvent également être utilisés. Ils sont mis en œuvre conformément à la norme NF EN 1176 et doivent être régulièrement rechargés afin de maintenir l’épaisseur requise.
Le revêtement de sol amortissant doit couvrir l’ensemble de la zone d’impact. Jusqu’à 150 cm de hauteur de chute libre, il doit dépasser d’au moins 150 cm la projection verticale des éléments surélevés. Au-delà, son extension minimale correspond aux deux tiers de la hauteur de chute libre plus 50 cm.
Avant la pose, le support est préparé pour être plan et porteur. Les pierres, le verre, les arêtes vives et les objets durs sont retirés.
La surface est contrôlée régulièrement afin de repérer les détériorations et les liaisons desserrées ainsi que, pour les matériaux meubles, l’épaisseur de la couche. Les dalles peuvent être remplacées individuellement si nécessaire.
Pour l’intérieur, les dalles amortissantes en granulats de caoutchouc liés au polyuréthane conviennent, les mêmes qui sont posées à l’extérieur sous les équipements de jeux. L’épaisseur nécessaire dépend de la hauteur depuis laquelle un enfant peut tomber de l’équipement. Cette hauteur de chute libre selon NF EN 1176 ne doit pas dépasser la hauteur de chute critique jusqu’à laquelle la dalle a été testée selon NF EN 1177.
Sous une structure d’escalade ou des agrès de suspension dans une salle de motricité, la hauteur de chute libre est d’environ 2,80 m, et la dalle amortissante de 11 cm, testée jusqu’à 300 cm, convient. Pour des équipements bas dans une salle de jeux au sous-sol d’une maison, les dalles plus fines à partir de 3 cm suffisent.
Un sol amortissant est obligatoire dès que la hauteur de chute libre d’un équipement d’aire de jeux dépasse 60 cm, conformément à la norme NF EN 1176. Pour les équipements à mouvement forcé, comme les balançoires et les toboggans, un revêtement amortissant doit couvrir toute la zone d’impact, quelle que soit la hauteur de chute. Un jeu proche du sol peut donc nécessiter un tel revêtement malgré sa faible hauteur de chute : le type de mouvement compte aussi.
La hauteur de chute libre est la distance entre la surface destinée à soutenir le corps et la surface d’impact située en contrebas, dans la limite de 3 m. Pour une plateforme, elle se mesure depuis le plancher ; pour une balançoire, depuis l’assise ; pour une barre fixe, depuis la surface de préhension. Dans le cas de l’escalade, elle correspond à la hauteur maximale de préhension diminuée de 1 m. La hauteur de chute critique du revêtement est déterminée par une série d’essais de chute réalisés selon la norme NF EN 1177. Elle doit être au moins égale à la hauteur de chute libre de l’équipement.
La norme NF EN 1176 admet le gazon et la terre végétale jusqu’à une hauteur de chute libre de 100 cm, à condition que le sol soit entretenu, souple et exempt de pierres, de racines, de fondations et de tout autre objet dur. Ces conditions ne sont plus réunies lorsque le sol se tasse, se dessèche ou gèle. Pour les équipements destinés exclusivement à un usage familial, c’est la norme NF EN 71-8 qui s’applique, et non la norme NF EN 1176. Un sol amortissant reste néanmoins obligatoire, même dans un jardin privé.
